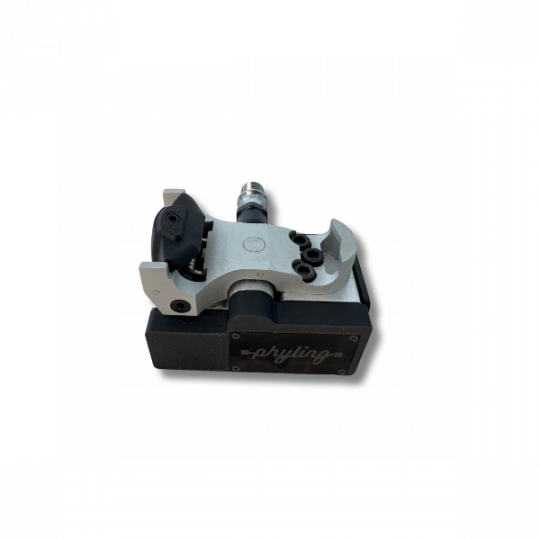

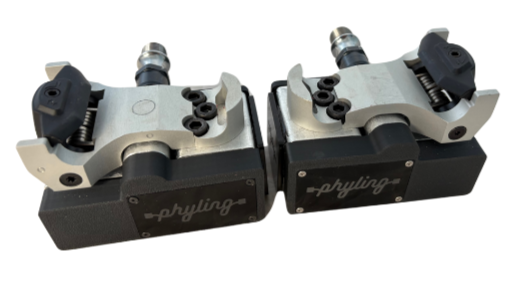

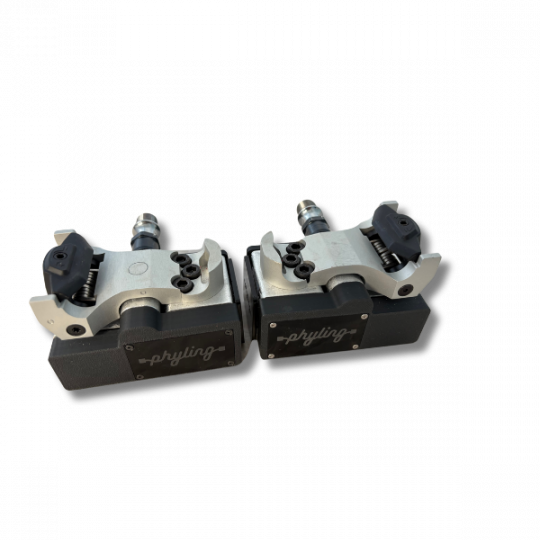

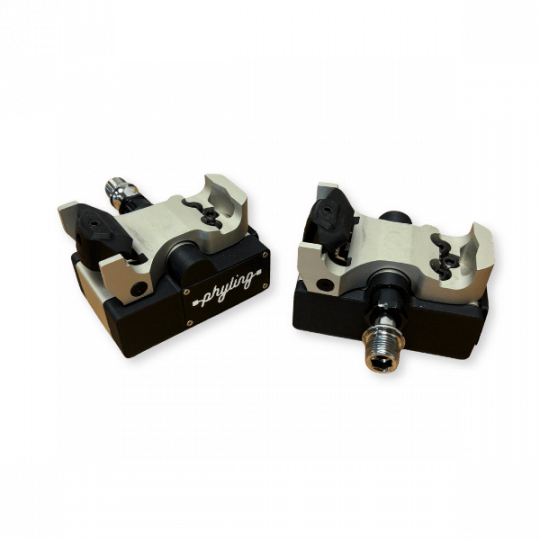

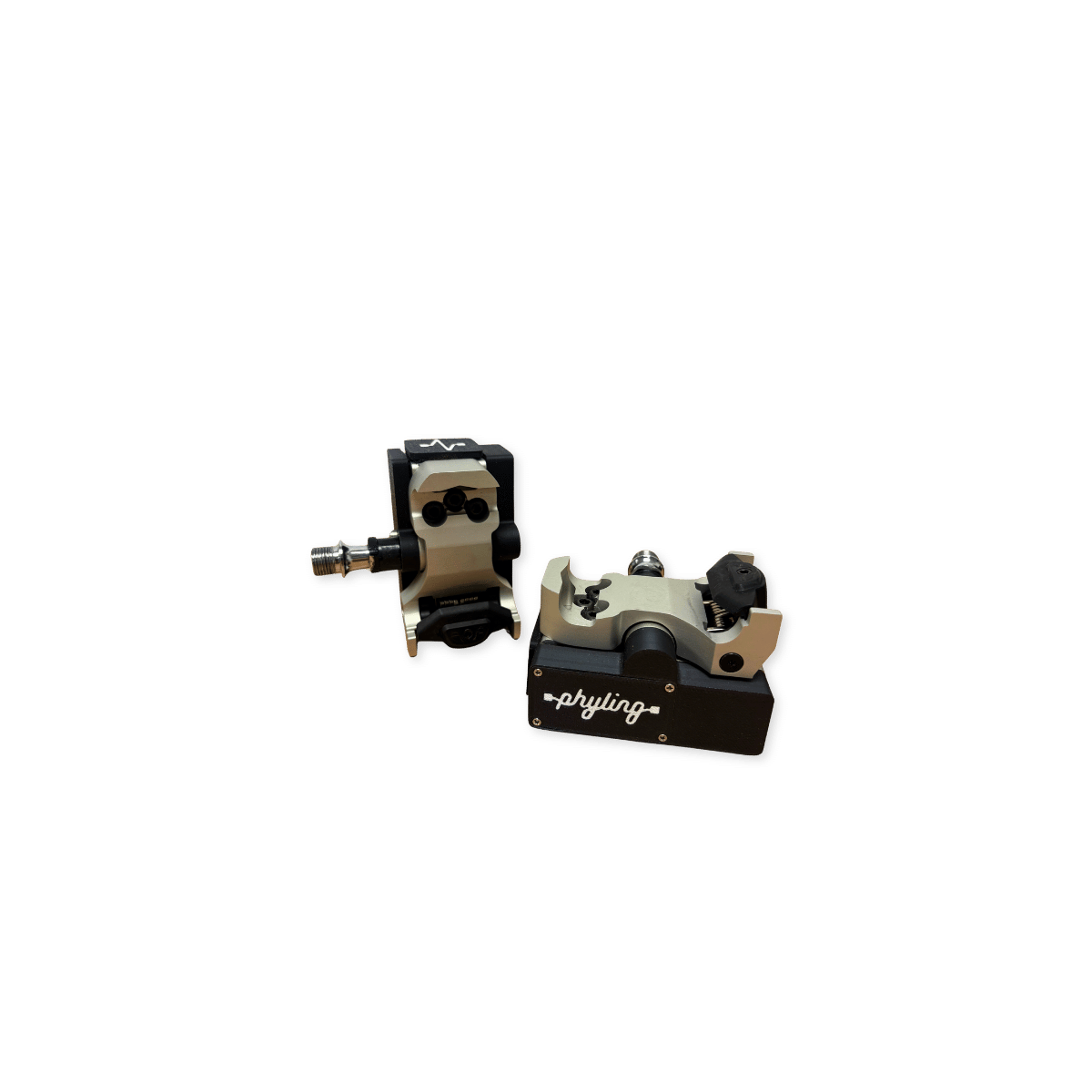

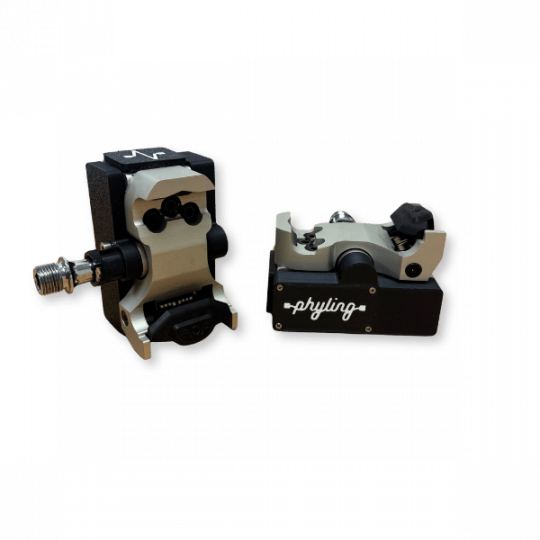

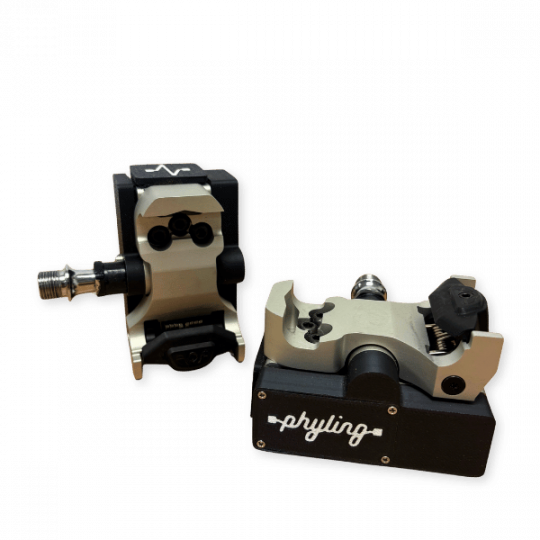

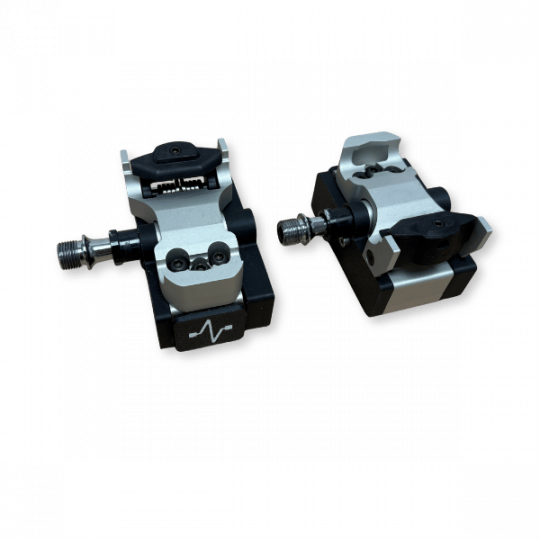

Pédales instrumentées 3D — PI3D
PHYL_PI3D
Les pédales instrumentées 3D Phyling sont des pédales innovantes mesurant les forces exercées dans les 3 dimensions, mais aussi l'orientation de la pédale et la cadence de pédalage avec une grande justesse afin d'analyser les forces d'interaction entre les pieds et les pédales.
Moyens de paiement sécurisés
Pédales instrumentées PI3D
Forces d'appui, angle de pédale et cadence mesurés en temps réel — directement sur vos pédales.

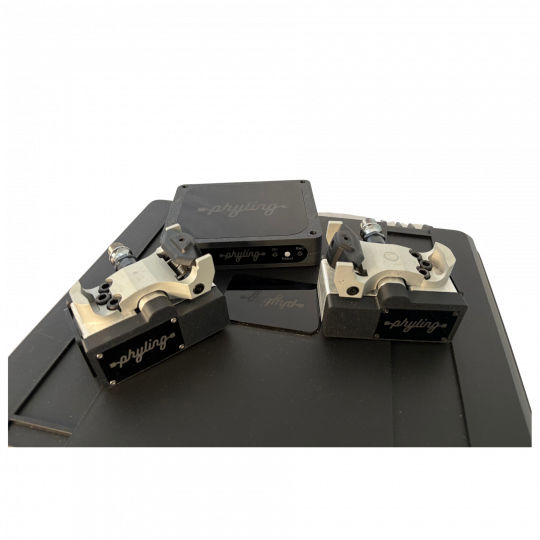

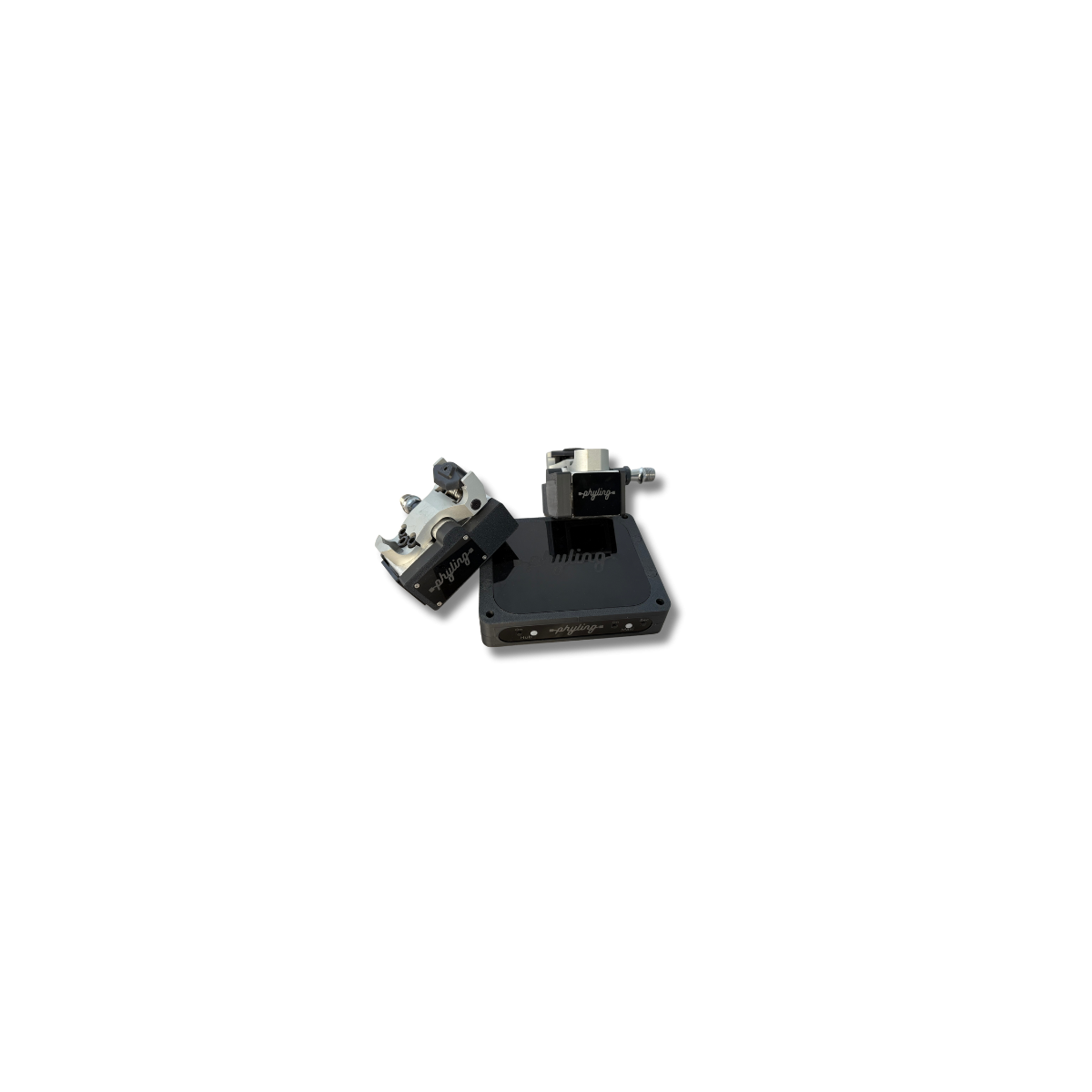

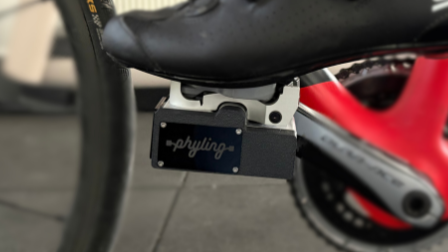

Les pédales instrumentées 3D Phyling intègrent des capteurs dynamométriques sans fil directement dans les pédales de vélo pour évaluer les forces d'interaction entre les pieds et les pédales. Couplées au Maxi-Hub Phyling, elles offrent un retour instantané sur chaque coup de pédale pour analyser la technique, optimiser la performance et objectiver le travail à l'entraînement.
Pensées pour les entraîneurs de cyclisme, laboratoires de performance, kinésithérapeutes du sport et coureurs exigeants.
La puissance affichée ne dit pas tout
Deux cyclistes peuvent développer la même puissance moyenne avec une technique de pédalage radicalement différente : répartition des forces, efficacité de la poussée et de la tirée, symétrie gauche-droite.
La mesure tridirectionnelle des forces est aujourd'hui l'un des indicateurs les plus fiables pour corriger la technique de pédalage, améliorer l'efficacité, prévenir les asymétries et individualiser chaque séance.
Un véritable assistant d'analyse du pédalage
01
Retour à chaque cycle de pédalage
Force sur les trois axes, angle de pédale, cadence et puissance sur chaque cycle.
02
Efficacité de pédalage objectivée
Le système calcule l'efficacité de pédalage et distingue précisément la phase de poussée de la phase de tirage, cycle par cycle, pour identifier les axes de progrès techniques.
03
Données brutes et calculées exportables
Toutes les données, brutes comme calculées, sont accessibles avec un timestamp précis pour une analyse fine hors ligne ou une intégration à vos propres outils.
Analysez chaque phase du cycle
La mesure tridirectionnelle isole précisément où et comment la force est appliquée sur la pédale.
| Force totale Norme de force |
Phase de poussée Puissance moyenne |
Phase de tirage Puissance moyenne |
Efficacité % par cycle |
Technologie de mesure
Une mesure directe, pas une estimation
Les capteurs dynamométriques 3 axes intégrés aux pédales mesurent directement les forces d'interaction pied-pédale, jusqu'à 450 kg, avec une précision de 0,5 ± 1,3 %, échantillonnées à 200 Hz.

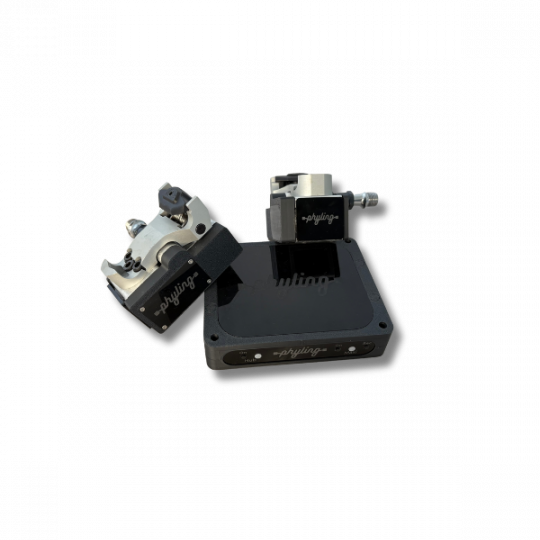

Couplé au Maxi-Hub ou au Maxi Phyling — accéléromètre et gyroscope tri-axiaux, GPS multi-bande — l'ensemble offre une chaîne de mesure complète, du pied jusqu'à la trajectoire, pour une analyse biomécanique de terrain sans compromis sur la précision.
Compatible avec votre matériel
Fixations
Compatibilité Shimano, Look ou pédales plates.
Compatibilité Shimano, Look ou pédales plates.
Connectivité
Transmission sans fil en Bluetooth vers le Maxi-Hub ou Maxi Phyling.
Transmission sans fil en Bluetooth vers le Maxi-Hub ou Maxi Phyling.
Acquisition
Enregistrement filaire ou sans fil via le Maxi-Hub ou le Maxi Phyling, avec visualisation des données en temps réel.
Enregistrement filaire ou sans fil via le Maxi-Hub ou le Maxi Phyling, avec visualisation des données en temps réel.
Des données brutes aux indicateurs avancés
|
Données brutes
Force X, Y, Z · Vitesse angulaire de la pédale · Angle pédale sur la manivelle · Vitesse angulaire pédale/manivelle |
Cadence & cycle
Vitesse angulaire de la manivelle · Cadence (rpm) · Cadence moyenne · Numéro et phase du cycle de pédalage |
|
Forces
Norme de force · Force radiale · Force latérale · Force tangentielle |
Puissance & efficacité
Puissance et puissance moyenne par cycle · Puissance moyenne poussée/tirage · Puissance totale · Efficacité de pédalage |
La précision au bout de la pédale
| 450 kg Force mesurable |
200 Hz Fréquence d'acquisition |
| 0,5 ± 1,3 % Précision |
3 axes Capteur de force |
Capteurs dynamométriques sans fil intégrés directement dans la pédale, communiquant en Bluetooth : aucune mesure indirecte, aucun câble sur le pédalier.
Ce qui différencie les pédales Phyling
✓ Mesure directe des forces sur 3 axes, sans câble
✓ Précision de 0,5 ± 1,3 % jusqu'à 450 kg
✓ Analyse complète poussée / tirage cycle par cycle
✓ Compatible Shimano, Look et pédales plates
✓ Visualisation des données en temps réel
✓ Maxi-Hub tout-en-un : GPS, accéléromètre, gyroscope
✓ Données brutes et calculées exportables avec timestamp
Caractéristiques techniques
Pédales instrumentées 3D
| Capteur | Capteur de force dynamométrique 3 axes, sans fil |
| Plage de mesure | Jusqu'à 450 kg |
| Précision | 0,5 ± 1,3 % |
| Fréquence d'acquisition | 200 Hz |
| Connectivité | Bluetooth |
| Compatibilité | Shimano, Look ou pédales plates |

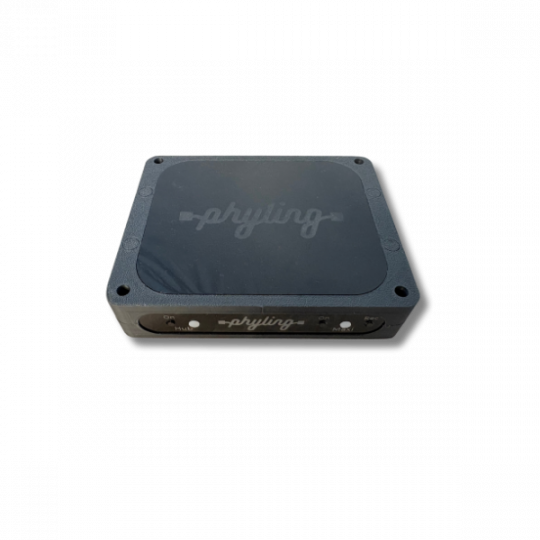

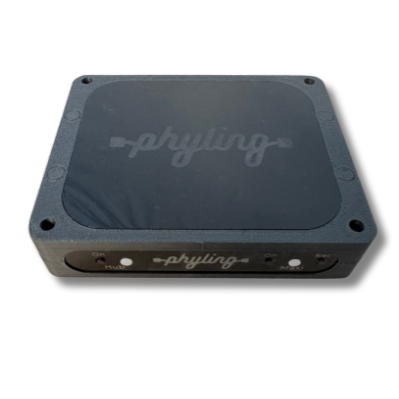

Maxi-Hub Phyling
| Dimensions | 140 × 110 × 30 mm |
| Poids | 350 g |
| Alimentation | Secteur ou batterie externe en USB-C |
| Connectivité | Wifi, Bluetooth, filaire (1 port Ethernet, 3 ports analogiques RJ-45, 4 entrées jack : 2 synchro, 2 I2C) |
| Fréquence d'échantillonnage | Jusqu'à 1000 kHz |
| Capteurs embarqués | Accéléromètre 3 axes, gyroscope 3 axes, GPS multi-bande (10 Hz) |
 |

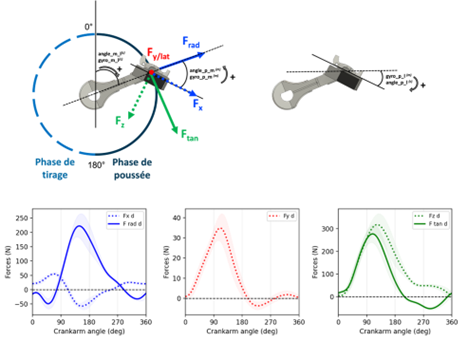

Une décomposition complète des forces› Force radiale, latérale et tangentielle
› Angle de la pédale sur la manivelle
› Phase de poussée et de tirage identifiée par cycle
› Puissance totale et par phase, cycle par cycle
|
Questions fréquentes - FAQ
Les pédales Phyling sont-elles compatibles avec mon système de fixation ?
Oui. Les pédales instrumentées 3D sont proposées en compatibilité Shimano, Look ou pédales plates, pour s'adapter à la configuration de chaque cycliste.
Le Maxi-Hub est-il indispensable pour utiliser les pédales ?
Les pédales transmettent les données en Bluetooth. Le Maxi-Hub apporte une acquisition centralisée à haute fréquence, filaire ou sans fil, ainsi que des capteurs additionnels (accéléromètre, gyroscope, GPS multi-bande) pour une analyse complète et une visualisation en temps réel.
Quelle est la précision des mesures de force ?
Les capteurs dynamométriques mesurent les forces jusqu'à 450 kg avec une précision de 0,5 ± 1,3 %, échantillonnées à 200 Hz, sur les trois axes de mesure.
Quelles données puis-je récupérer et analyser ?
Le système donne accès aux données brutes (forces X, Y, Z, angles, vitesses angulaires) ainsi qu'à des indicateurs calculés : efficacité de pédalage, puissance par phase, cadence, et bien d'autres, chacun horodaté (timestamp) pour une analyse fine hors ligne.
Est ce que je peux récupérer une donnée de force associée à un angle de manivelle pour mes analyses de bike fitting ?
Oui il est tout à fait possible de récupérer une donnée de force sur n'importe quel axe (X,Y ou Z) à gauche comme à droite et de le faire correspondre à la position de la manivelle au moment de la mesure.
Peut-on distinguer la jambe gauche et la jambe droite ?
Chaque pédale intègre son propre capteur de force 3 axes et transmet ses données indépendamment, permettant une analyse distincte de chaque côté pour identifier d'éventuelles asymétries de pédalage.
Phyling et Maxi-Hub sont des produits de la solution Phyling pour l'analyse biomécanique du pédalage.
